干货|压滤机压紧力和入料反推力理论计算

时间:2022-04-26 09:28:11 点击次数:


说到压滤机的压力,包含:内部滤室内的工作压力(设为F1);和外部液压系统进给的压紧压力(设为F2)两大部分。一般情况下:F2≥15×F1

1,压力理论转换一览表


bar

pascal

cmH2o(4)

CmHg(0)

Torr

bar

1

105

1019.7

75.0

750.06

pascal

10-5

1

10.2×10-3

0.75×10-3

7.50×10-3

厘米水柱cmH2o

0.9×10-3

98.064

1

73.6×10-3

0.7355

厘米汞柱cmHg

13.3×10-3

1333.2

13.595

1

10

Torr

1.33×10-3

133.32

1.3595

0.1

1

备注:标准大气压:atm=101325pa 工程大气压:at=98066.5pa

泵的扬程和压力成正比和对等的!扬程与压力的关系公式:H=(p2-p1)/ρg+(v2²-v1²)/2g+z2-z1(另有介绍)通过以上公式可得出:1MPa的压力约等于100m扬程,1公斤水的压力为0.1MPa,即1Mpa=100m=10公斤。进料泵为100米的扬程,输出的压力=1.0Mpa=10.0kgf/cm2。我们在计算压滤机的压力(内部和外部)时候,一般采用的标准压强单位为:1MPa(兆帕)。1Mpa=10kgf/cm2;也就是通俗的说法:10公斤压力。

2,压滤机压力的名词释义

A、滤室内工作压力(F1)——作用于滤室腔内的压力。有过滤压力洗涤压力隔膜压榨压力等。

1)过滤压力——过滤时悬浮液的进料压力,主要指物料料泵的输送进滤室内,在挤压、脱水过程中承受的压力,也就是通常所说的进料压力。一般工况下:

配板框式压滤机的入料泵压力范围0.3-0.6MPa(3-6kgf/cm2);配网投推荐平台入料泵的压力范围0.6-1.0MPa(6-10kgf/cm2

2洗涤压力——滤饼洗涤时,洗涤介质的输入压力。一般工况下:洗涤压力≥进料压力

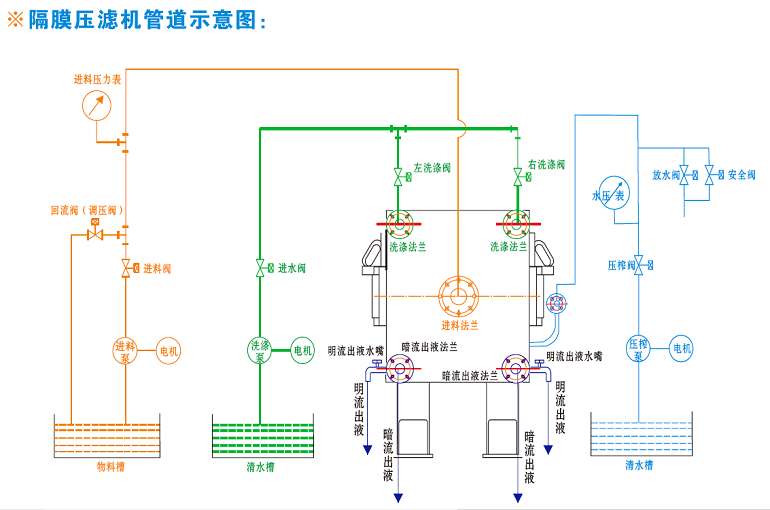

3)隔膜压榨压力——在过滤完成后,向隔膜空腔里压入压榨介质(水压/气压)形成的挤压压力。以使滤饼在隔膜压榨力的作用下进行二次脱干。一般工况下:

普通压榨力型1.0MPa(10kgf/cm2);中高压压榨力:1.2MPa(12kgf/cm2);高压压榨力:1.6MPa(16kgf/cm2

B滤室外工作压力(F2)-----即液压缸压紧力,由油泵、油缸等液压站输出的源动力压紧滤板和滤布,以确保进料、过滤、压榨等工作时,滤板被压紧、密封、不漏料、不反退的保持力。一般情况下:

普通型液压压力型范围13-15MPa(130-150kgf/cm2);增强型液压压力型范围18-22MPa(180-220kgf/cm2);

高压型液压压力型范围22-25MPa(220-250kgf/cm2);(隔膜压榨机型)

F2≥15×F1

3,压滤机液压压紧力计算方法:

压滤机额定压紧力F1=液压系统压强P1×液压缸缸内径面积S1

滤室部分反推力F2=工作压强P2(过滤/洗涤或压榨)×滤室有效作用面积S2

注意:滤室内工作压力受制于:

①压滤机的压紧力。即压滤机机架等所允许的最大操作压力。②滤板在一定的操作温度下所允许的最大操作压力。F1应>F2

警告:滤室内承受的工作压力≥隔膜压榨压力≈洗涤压力>过滤压力

压紧力计算举例:XY1250型压滤机,液压压紧,自动保压。进料压力≤1.0MPa;配25MCY14-IB柱塞泵,泵压力≤31.5Mpa;油缸内径Φ280。求最大压紧力F1和最大反推力F2

:F1≤P1×S1=31.5MPa×0.14m2×π=31.5kgf/cm2×6.1544c m2=193.86 kgf≈1939KN

即: F1≤1939KN;取额定值:1800KN;

也即F1=1813KN=18MPa

F2≤ P2×S2=1.0MPa×1150mm×1150mm(滤室内有效过滤面积)=1.0 kgf/cm2×132.25 cm2=132.25 kgf≈1323KN  即: F2≤1323KN;取额定值:1300KN;

也即F2=1300KN=13MPa

4,一般压滤机压力匹配一览表

压滤机型号(板框尺寸)

滤室内工作压力(F1)

滤室外工作压力F2



进料压力(额定)

洗涤压力

(额定)

隔膜压榨

压力(额定)

手动千斤顶

(额定)

液压油缸(额定)

板框式

B315-B630

0.3MPa

0.4MPa

/

6.5MPa

/

手动螺杆或千斤顶

厢式

X500-650

0.5MPa

0.6MPa

/

7.5MPa

13.0MPa

手动:10T千斤顶

液压:缸径φ140

厢式

X800-920

0.8MPa

1.0MPa

1.2MPa

15.0MPa

18.0MPa

手动:20T千斤顶

液压:缸径φ160

厢式

X1000

1.0MPa

1.1MPa

1.5MPa

/

20.0MPa

液压:缸径φ220

厢式

X1250

1.0MPa

1.2MPa

1.5MPa

/

22.0MPa

液压:缸径φ260

厢式

X1600

1.0MPa

1.2MPa

1.6MPa

/

25.0MPa

液压:缸径φ320

厢式

X1500-1600

1.0MPa

1.2MPa

1.6MPa

/

27.0MPa

液压:缸径φ450

备注:图标中得额定数据表述压力取上下限的中间值;最大不可以超过0.2MPa

如您在压滤机、过滤工程选型中需要理论数据的,欢迎来电(13732231928周经理)咨询,我们可根据您现场过滤工况和您共同做好设备方案设计和科学选型。

{未完待续)
